Δεξαμενή αποθήκευσης αέρα

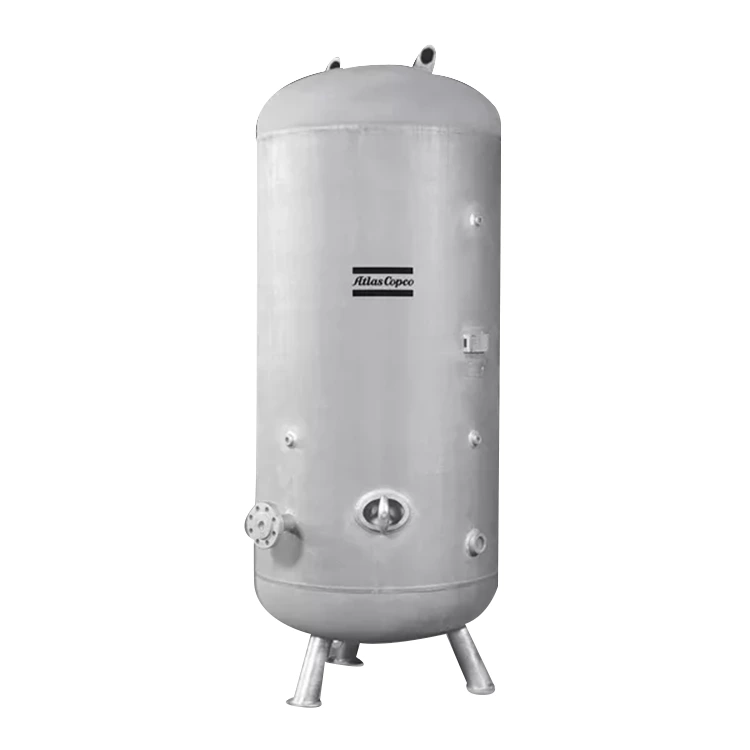

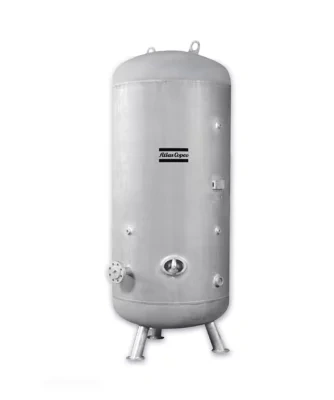

Δεξαμενές αποθήκευσης αέρα υψηλής πίεσης HTA

Εξοικονόμηση ενέργειας για εφαρμογές υψηλής πίεσης

Οι δεξαμενές αποθήκευσης αέρα υψηλής πίεσης HTA της Atlas Copco παρέχουν πεπιεσμένο αέρα σε σταθερή πίεση αποθηκεύοντας πεπιεσμένο αέρα για την κάλυψη της ζήτησης αιχμής. Αποφεύγοντας τους υπερβολικούς κύκλους φόρτωσης/εκφόρτωσης, εξοικονομούν ενέργεια και παρατείνουν τη διάρκεια ζωής του αεροσυμπιεστή. Τα HTA είναι ιδανικά για εφαρμογές υψηλής πίεσης.

Κατάλληλο για διάφορες συνθήκες πεδίου

Το HTA μπορεί να λειτουργήσει αποτελεσματικά σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -10°C/14°F έως +55°C/131°F και είναι κατάλληλο για το χειρισμό υγρού και ζεστού πεπιεσμένου αέρα. Η αποστράγγιση συμπυκνωμάτων είναι προαιρετική.

Υψηλή αξιοπιστία

Χρησιμοποιούμε τη μέθοδο δυναμικού υπολογισμού πεπερασμένων στοιχείων για να υπολογίσουμε την αντίσταση, την τάση, τους παλμούς και τους κραδασμούς και σχεδιάζουμε το HTA με βάση τα αποτελέσματα υπολογισμού, δίνοντάς του εξαιρετική αξιοπιστία (CE 97/23 – ASME ενότητα VIII, div 3).

Τεχνολογικά Πλεονεκτήματα

Τεχνικά Πλεονεκτήματα

■Ασφαλής επιλογή

Οι δεξαμενές αερίου HTA είναι εύκολα συμβατές με συμπιεστές σχεδιασμένους για πίεση 45 bar και θερμοκρασία 55°C/131°F.

■Στιβαρή κατασκευή

Οι ασφαλείς μεταλλικές δεξαμενές εν θερμώ γαλβανισμένες προσφέρουν ανώτερη προστασία.

■Εύκολη εγκατάσταση

Εξοπλισμένο με εύκολα προσβάσιμες οπές στερέωσης για άνετη εγκατάσταση.

Τι είναι μια δεξαμενή δέκτη αέρα;

Οι δεξαμενές δέκτη αέρα, που μερικές φορές ονομάζονται δεξαμενές αποθήκευσης πεπιεσμένου αέρα, είναι ένα κρίσιμο συστατικό των συστημάτων πεπιεσμένου αέρα. Ο πρωταρχικός σκοπός τους είναι να αποθηκεύουν προσωρινά πεπιεσμένο αέρα για να ικανοποιήσουν τη ζήτηση αιχμής του συστήματος και να βελτιστοποιήσουν την απόδοση λειτουργίας της εγκατάστασης.

Ο ρόλος της δεξαμενής αποθήκευσης αέρα

Θεωρητικά μιλώντας, η μονάδα αεροσυμπιεστή σας μπορεί να λειτουργήσει χωρίς δεξαμενή λήψης αέρα. Ωστόσο, η απουσία εξαρτήματος στο σύστημα αέρα θα αυξήσει τους κύκλους φόρτωσης και εκφόρτωσης του συμπιεστή, επιβάλλοντάς του βαρύτερη επιβάρυνση. Είναι σημαντικό να θυμάστε ότι ο κύκλος φόρτωσης και εκφόρτωσης εξαρτάται από τις διακυμάνσεις της ζήτησης εντός της εγκατάστασής σας.

Η δεξαμενή αποθήκευσης αέρα παίζει καθοριστικό ρόλο στα πνευματικά συστήματα. Χρησιμοποιούνται για την αποθήκευση πεπιεσμένου αέρα πριν εισέλθει στο σύστημα ή τον εξοπλισμό του αγωγού. Εν ολίγοις, η δεξαμενή υποδοχής αέρα λειτουργεί ως ενδιάμεσος ρυθμιστής μεταξύ του συμπιεστή και των διακυμάνσεων της πίεσης που προκαλούνται από αλλαγές στη ζήτηση.

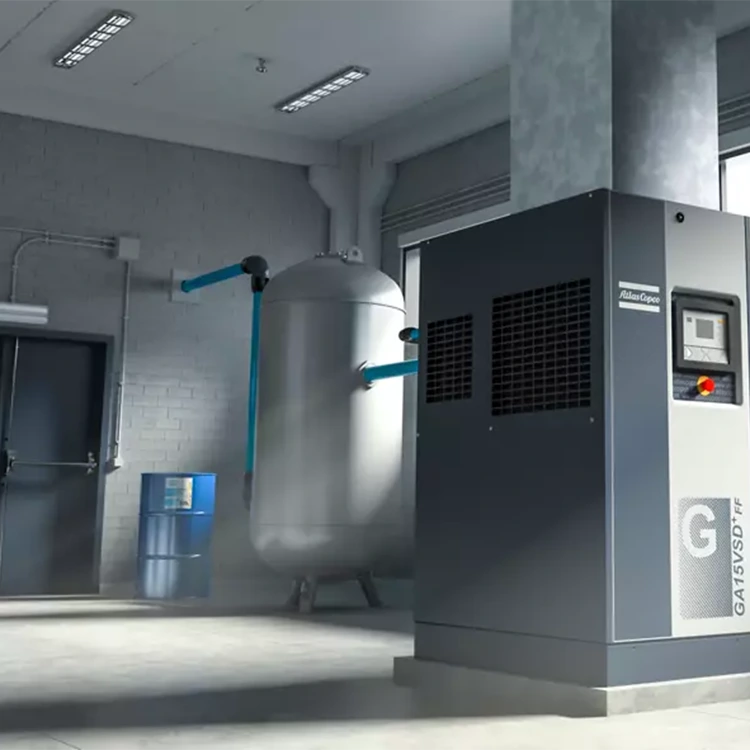

Ορισμένοι αεροσυμπιεστές είναι "μονταρισμένοι σε δεξαμενή", πράγμα που σημαίνει ότι παρέχονται ως πλήρης μονάδα και τοποθετούνται πάνω από τη δεξαμενή υποδοχής αέρα. Η χρήση αεροσυμπιεστών τύπου δεξαμενής όχι μόνο εξοικονομεί χώρο αλλά μειώνει και το αρχικό κόστος εγκατάστασης που απαιτείται για την εγκατάσταση μεμονωμένων στεγνωτηρίων. Αυτή η διαμόρφωση είναι πολύ συνηθισμένη σε μικρούς αεροσυμπιεστές και η ισχύς εξόδου συνήθως δεν υπερβαίνει τα 26 κιλοβάτ (ή τους 35 ίππους). Οι μεγάλοι αεροσυμπιεστές δεν είναι κατάλληλοι για σχέδια εγκατάστασης δεξαμενών, καθώς αυτό θα είχε ως αποτέλεσμα μια πολύ βαριά εγκατάσταση, που ενδέχεται να θέσει κινδύνους για την ασφάλεια.

Η χρήση δεκτών αέρα σε πνευματικά συστήματα μπορεί να μειώσει την υπερβολική κυκλοφορία και να εξασφαλίσει σταθερή πίεση αέρα, η οποία είναι ζωτικής σημασίας για τη διατήρηση της απόδοσης των συμπιεστών και την παράταση της διάρκειας ζωής τους.

Τύποι Αεροδεκτών

Υπάρχουν διάφοροι τύποι δεκτών αέρα για την κάλυψη συγκεκριμένων αναγκών εφαρμογών. Μεταξύ των πιο κοινών είναι οι δέκτες υγρού αέρα και οι δέκτες ξηρού αέρα.

Τοποθετήστε έναν δέκτη υγρού αέρα μεταξύ του αεροσυμπιεστή και του στεγνωτηρίου. Αυτές οι δεξαμενές αποθήκευσης αποθηκεύουν μη επεξεργασμένο πεπιεσμένο αέρα και βοηθούν στην απομάκρυνση της υγρασίας πριν ο αέρας εισέλθει στο σύστημα στεγνώματος, διαδραματίζοντας καθοριστικό ρόλο στη βελτίωση της απόδοσης του στεγνωτηρίου. Αυτό το βήμα μπορεί να εξασφαλίσει τη βελτίωση της αποτελεσματικότητας της διαδικασίας ξήρανσης.

Από την άλλη πλευρά, ο δέκτης ξηρού αέρα αποθηκεύει τον επεξεργασμένο πεπιεσμένο αέρα και συνήθως εγκαθίσταται μετά τον αεροσυμπιεστή και το στεγνωτήριο. Η κύρια λειτουργία τους είναι να διατηρούν την ακεραιότητα του ξηρού αέρα και να διασφαλίζουν τη σταθερή και αξιόπιστη απόδοση του συστήματος.

Πώς να επιλέξετε σωστά μια δεξαμενή δέκτη αέρα;

Ένας καλός εμπειρικός κανόνας για την επιλογή μιας δεξαμενής αποθήκευσης αέρα είναι να επιτρέπονται 3-4 γαλόνια αέρα ανά ρυθμό ροής CFM ή 10-15 λίτρα ανά λίτρο πεπιεσμένου αέρα ανά δευτερόλεπτο, ανάλογα με τον τύπο του συμπιεστή αέρα που χρησιμοποιείται και την εφαρμογή. Παρόμοια με την επιλογή αεροσυμπιεστή, θα πρέπει να ληφθούν υπόψη αρκετοί παράγοντες κατά τον καθορισμό των κατάλληλων προδιαγραφών δεξαμενής δέκτη αέρα για το σύστημά σας. Συνιστώνται ανεπιφύλακτα οι ακόλουθοι παράγοντες:

Ελαχιστοποίηση διακυμάνσεων/πτώσεων πίεσης: Η δεξαμενή υποδοχής αέρα χρησιμοποιείται για την ελαχιστοποίηση των διακυμάνσεων της πίεσης που μπορεί να επηρεάσουν τη διαδικασία παραγωγής και την ποιότητα του προϊόντος. Όταν επιλέγετε τη σωστή δεξαμενή υποδοχής αέρα για τον συμπιεστή σας, πρέπει να λάβετε υπόψη δύο τιμές: την πίεση εξόδου του συμπιεστή και τις απαιτήσεις εφαρμογής στο σημείο χρήσης. Λάβετε υπόψη ότι ο πεπιεσμένος αέρας που αποθηκεύεται στη δεξαμενή υποδοχής αέρα είναι χρήσιμος μόνο όταν η πίεσή του είναι επαρκής για να υποστηρίξει την αντίστοιχη διαδικασία. Επομένως, πρέπει να λαμβάνεται υπόψη η διάρκεια για την οποία η δεξαμενή υποδοχής αέρα παρέχει αέριο στην πίεση που απαιτείται από τον τελικό χρήστη/εξοπλισμό (σε λεπτά).

Ικανοποιήστε τις βραχυπρόθεσμες απαιτήσεις αιχμής αέρα: Εάν η ζήτηση πεπιεσμένου αέρα παρουσιάζει δραματικές διακυμάνσεις κατά τη διάρκεια της ημέρας, πρέπει να ληφθεί υπόψη η ζήτηση αιχμής για να διασφαλιστεί ότι η πίεση του συστήματος δεν πέφτει κάτω από τα επιτρεπτά επίπεδα. Οι δεξαμενές αποθήκευσης αέρα παρέχουν αποθήκευση για την κάλυψη βραχυπρόθεσμων απαιτήσεων αιχμής αέρα που ο συμπιεστής δεν μπορεί να καλύψει. Οι απαιτήσεις σας σε αέρα μπορεί να ποικίλλουν ανάλογα με την ώρα της ημέρας, τα χρονοδιαγράμματα βάρδιας ή ακόμα και τις εξαιρετικές ανάγκες (όπως περιστασιακή χρήση μηχανών αμμοβολής ή μηχανών εκτόξευσης λειαντικών μέσων). Η πλήρης κατανόηση της εφαρμογής πεπιεσμένου αέρα, του απαιτούμενου ρυθμού ροής αέρα (CFM ή λίτρα ανά δευτερόλεπτο) και των αναμενόμενων πιέσεων αιχμής του συστήματός σας είναι εξαιρετικά επωφελής, καθώς αυτό καθορίζει πόση ροή πεπιεσμένου αέρα απαιτείται για την αποφυγή ελλείψεων αέρα σε οποιοδήποτε μέρος της διαδικασίας.

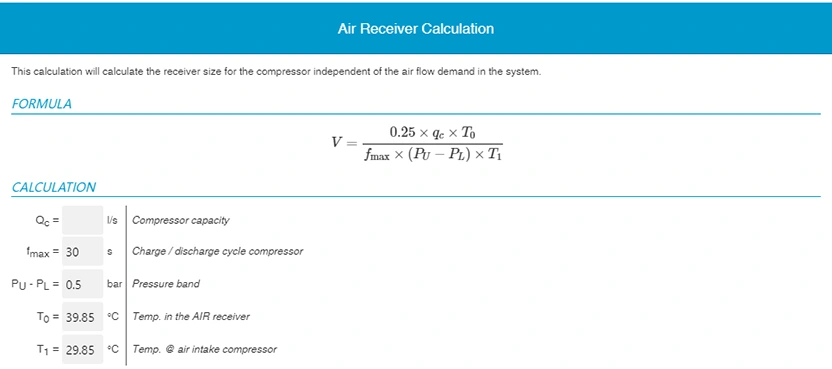

Υπολογισμός Δέκτη Αέρα
