Στεγνωτήρας Αέρα Ψυγείου

Περιγραφή: Atlas Copco F6-400 Ψυκτικός στεγνωτήρας

Ο στεγνωτήρας αέρα ψυγείου τύπου F της Atlas Copco χρησιμοποιεί έναν εναλλάκτη θερμότητας τρία σε ένα που συνδυάζει διαχωριστές αέρα/αέρα, αέρα/ψυκτικού μέσου και νερού. Αυτό αφαιρεί αποτελεσματικά το υγρό νερό που διαχωρίζεται μετά την ψύξη και προψύχει τον πεπιεσμένο αέρα, βελτιώνοντας την απόδοση ανταλλαγής θερμότητας.

Γιατί είναι απαραίτητος ο ξηρός πεπιεσμένος αέρας;

Ο πεπιεσμένος αέρας εξυπηρετεί πολλούς διαφορετικούς βιομηχανικούς τομείς. Πρέπει να είναι καθαρό και στεγνό παντού, κάθε στιγμή. Ο ακατέργαστος πεπιεσμένος αέρας έχει στερεές, υγρές και αέριες ακαθαρσίες. Αυτές οι ουσίες μπορούν να βλάψουν το σύστημα αέρα και τα τελικά προϊόντα σας. Η υγρασία είναι βασικό μέρος του μη επεξεργασμένου αέρα. Μπορεί να προκαλέσει προβλήματα όπως σκουριά σωληνώσεων, πρόωρη φθορά πνευματικών εργαλείων και αλλοίωση του προϊόντος.

1. Αποφυγή των κινδύνων της υγρασίας

Όταν ο αέρας γύρω μας συμπιέζεται, η συγκέντρωση των υδρατμών και των σωματιδίων σε αυτόν αυξάνεται απότομα. Για παράδειγμα, ο εσωτερικός ατμοσφαιρικός αέρας συμπιέζεται σε 7bar (e)/100 psig, αυξάνοντας την περιεκτικότητα σε ατμούς ή την υγρασία κατά περίπου 8 φορές, και στη συνέχεια ψύχεται για να σχηματίσει υγρό νερό. Η ποσότητα του νερού εξαρτάται από τη συγκεκριμένη εφαρμογή. Ο συμπιεσμένος αέρας μπορεί στην πραγματικότητα να περιέχει τρεις μορφές νερού: υγρό νερό, ομίχλη νερού (ομίχλη) και ατμό (αέριο). Ως εκ τούτου, είναι εξαιρετικά σημαντικό να αφαιρέσετε αποτελεσματικά την υγρασία από τον πεπιεσμένο αέρα.

2. Η υγρασία στον αέρα μπορεί να προκαλέσει

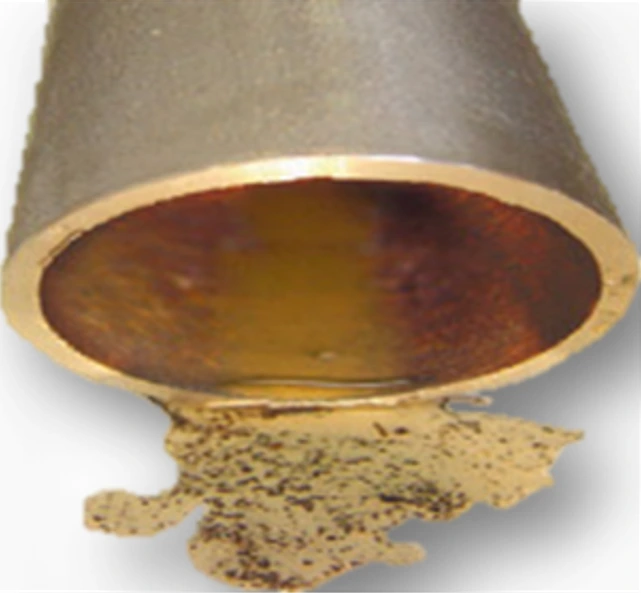

− Διάβρωση σωλήνων πεπιεσμένου αέρα.

− Βλάβη και δυσλειτουργία πνευματικού εξοπλισμού.

− Διάβρωση σωλήνων, που οδηγεί σε διαρροές πεπιεσμένου αέρα.

- Η κακή ποιότητα επίστρωσης οδηγεί σε επιδείνωση της διαδικασίας ηλεκτροστατικού ψεκασμού.

- Μειωμένη ποιότητα τελικού προϊόντος.

3. Αρχή αφυδάτωσης ξηραντηρίων ψύξης

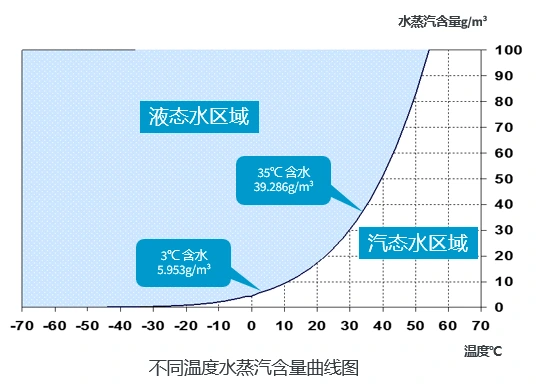

Το σχήμα δείχνει ότι ο αέρας διατηρεί διαφορετικές ποσότητες υδρατμών σε διαφορετικές θερμοκρασίες. Ο αέρας ψύχεται και το επίπεδο των υδρατμών του μειώνεται επίσης. Η καμπύλη έχει σημεία που σηματοδοτούν τα επίπεδα κορεσμένων υδρατμών. Η θερμοκρασία για καθένα από αυτά τα σημεία είναι το σημείο δρόσου. Ένα χαμηλότερο σημείο δρόσου σημαίνει λιγότερους υδρατμούς στον πεπιεσμένο αέρα. Τα στεγνωτήρια αέρα ψύξης χρησιμοποιούν αυτόν τον φυσικό κανόνα. Αφήνουν τον πεπιεσμένο αέρα να ανταλλάσσει τη θερμότητα με ψυκτικό. Αυτή η ενέργεια μειώνει τη θερμοκρασία του πεπιεσμένου αέρα. Οι υδρατμοί του ψυχρού αέρα μετατρέπονται σε υγρό νερό. Αυτό το υγρό αποστραγγίζεται από το σύστημα. Για παράδειγμα, η περιεκτικότητα σε κορεσμένους υδρατμούς του πεπιεσμένου αέρα στους 35℃ είναι 39,286 g/m³. Μετά την ανταλλαγή θερμότητας με το ψυκτικό και την ψύξη στους 3℃, η περιεκτικότητα σε κορεσμένους υδρατμούς είναι 5,953 g /m³. Η διαφορά των 33,333 g/m³ υποδηλώνει την ποσότητα του νερού που αφαιρέθηκε μετά την ψύξη και την αφυδάτωση από το στεγνωτήριο ψύξης. Δηλαδή, αφού ο πεπιεσμένος αέρας περάσει μέσα από το στεγνωτήριο κατάψυξης, αφαιρείται περίπου το 85% της υγρασίας, διασφαλίζοντας ότι η ξήρανση του πεπιεσμένου αέρα πληροί τις απαιτήσεις της διαδικασίας παραγωγής.

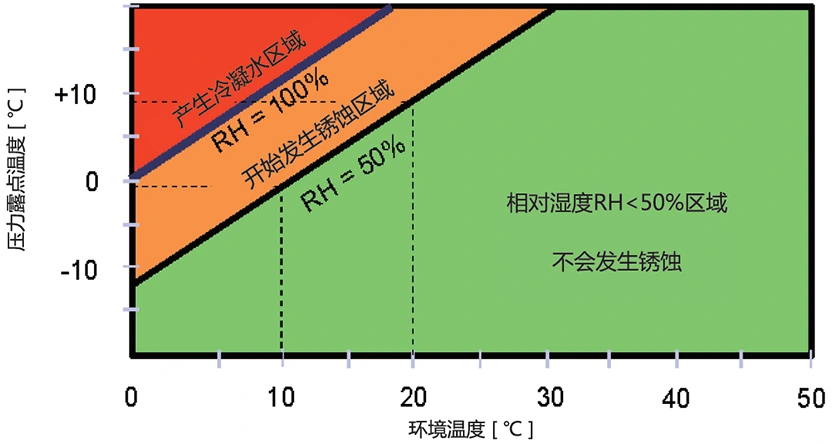

Περαιτέρω ανάλυση δείχνει ότι η ψύξη του πεπιεσμένου αέρα μετατρέπει μόνο τους υδρατμούς σε υγρό νερό. Στη συνέχεια διασπά αυτό το υγρό νερό μακριά από τον πεπιεσμένο αέρα. Η κακή αποστράγγιση επιτρέπει στο υγρό νερό να ρέει πίσω στους κατάντη σωλήνες με τον πεπιεσμένο αέρα. Το επιθυμητό αποτέλεσμα διαχωρισμού νερού δεν θα επιτευχθεί με αυτόν τον τρόπο. Ο συμπυκνωμένος πεπιεσμένος αέρας έχει 100% σχετική υγρασία. Η θερμοκρασία του αέρα πρέπει να αυξηθεί για να μειωθεί αυτή η υγρασία. Χωρίς αυτή την αύξηση της θερμοκρασίας, οι υδρατμοί στον πεπιεσμένο αέρα θα εξακολουθούν να καταναλώνουν τους σωλήνες και τα εργαλεία που κινούνται με αέρα. Η σχετική υγρασία του πεπιεσμένου αέρα πέφτει όταν θερμαίνεται. Ο ψυχρός, συμπυκνωμένος και αφυδατωμένος πεπιεσμένος αέρας χρειάζεται αύξηση θερμοκρασίας. Αυτό μειώνει την υγρασία κάτω από 50%.

Ο στεγνωτήρας αέρα-ψυκτικού τύπου F της Atlas Copco χρησιμοποιεί έναν εναλλάκτη θερμότητας τρία σε ένα που συνδυάζει διαχωριστές αέρα/αέρα, αέρα/ψυκτικού μέσου και νερού. Αυτό αφαιρεί αποτελεσματικά το υγρό νερό που διαχωρίζεται μετά την ψύξη και προψύχει τον πεπιεσμένο αέρα, βελτιώνοντας την απόδοση ανταλλαγής θερμότητας. Ταυτόχρονα, θερμαίνει τον αφυδατωμένο πεπιεσμένο αέρα σε θερμοκρασία 10°C χαμηλότερη από τη θερμοκρασία εισόδου, διασφαλίζοντας ότι η σχετική υγρασία του πεπιεσμένου αέρα μετά την επεξεργασία είναι κάτω από 50%, αποτρέποντας τη διάβρωση και επιτυγχάνοντας το πραγματικό αποτέλεσμα αφυδάτωσης ενός στεγνωτηρίου αέρα ψύξης.

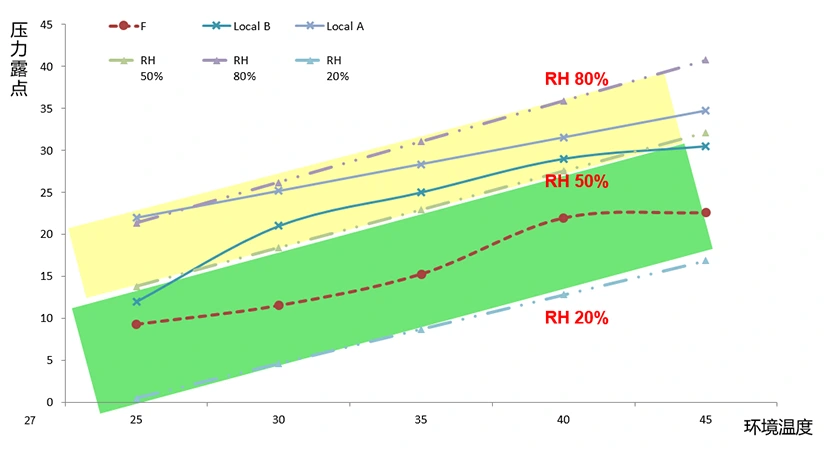

Όπως φαίνεται στα μετρημένα δεδομένα παρακάτω, με πίεση εισόδου πεπιεσμένου αέρα 7 Bar, θερμοκρασία εισόδου 35°C, σημείο δρόσου πίεσης 7°C και τελική θερμοκρασία εξαγωγής 25°C, η σχετική υγρασία του αέρα είναι 30%, αποτρέποντας αποτελεσματικά τη διάβρωση των σωληνώσεων και του εξοπλισμού που χρησιμοποιεί αέρα.

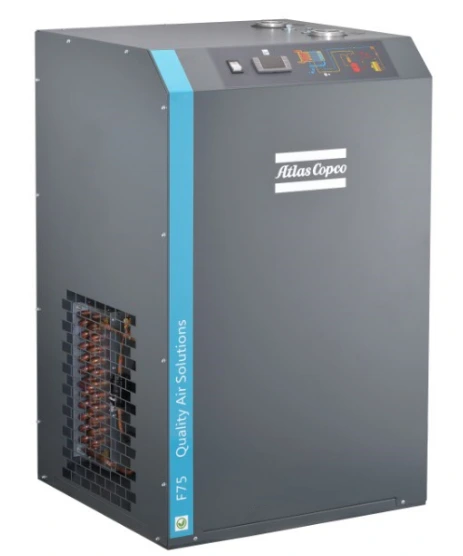

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 και F400)

Τυπικό Πεδίο Εφοδιασμού: Το F6-400 είναι ένα αερόψυκτο στεγνωτήριο πεπιεσμένου αέρα με ψύξη. Η μονάδα στεγνωτηρίου περιλαμβάνει όλες τις εσωτερικές σωληνώσεις, εξαρτήματα και ηλεκτρικά συστήματα. Αποτελείται από έναν συμπιεστή ψύξης υψηλής απόδοσης με άμεση μετάδοση κίνησης, έναν πλήρως κλειστό αερόψυκτο κινητήρα και συστήματα λίπανσης, ψύξης και κλιματισμού.

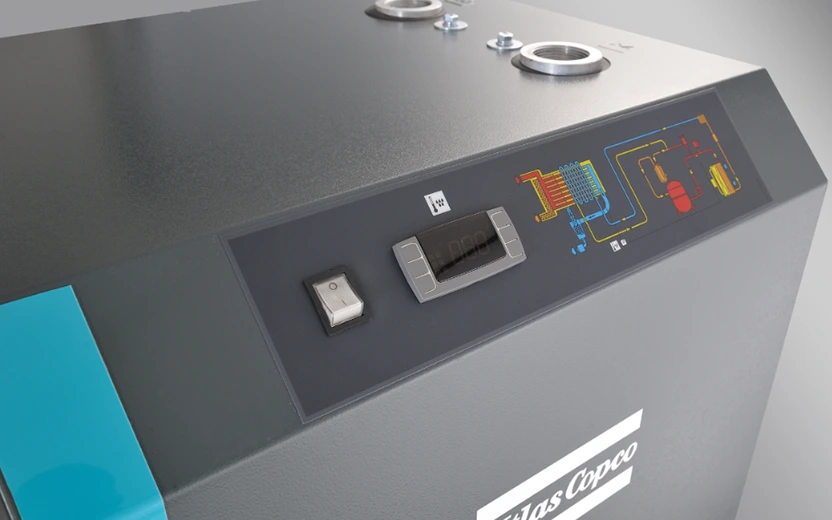

Το στεγνωτήριο στεγάζεται σε ηχομονωμένο περίβλημα. Ο μπροστινός πίνακας διαθέτει μια μονάδα ελέγχου υπολογιστή με κουμπί έναρξης/διακοπής και ένδειξη σημείου δρόσου.

Σχεδιασμένο για ακραίες συνθήκες λειτουργίας

Το F6-400 έχει σχεδιαστεί για συνεχή λειτουργία κάτω από τις πιο ακραίες συνθήκες. Όλα τα περιστρεφόμενα μέρη είναι πλήρως κλειστά, αποτρέποντας τη μόλυνση και εξασφαλίζοντας μακροχρόνια, αξιόπιστη λειτουργία. Το σύστημα ψύξης του στεγνωτηρίου έχει σχεδιαστεί ειδικά για να λειτουργεί καλά σε θερμοκρασίες περιβάλλοντος έως 45°C/113°F.

Περιγραφή συστατικού:

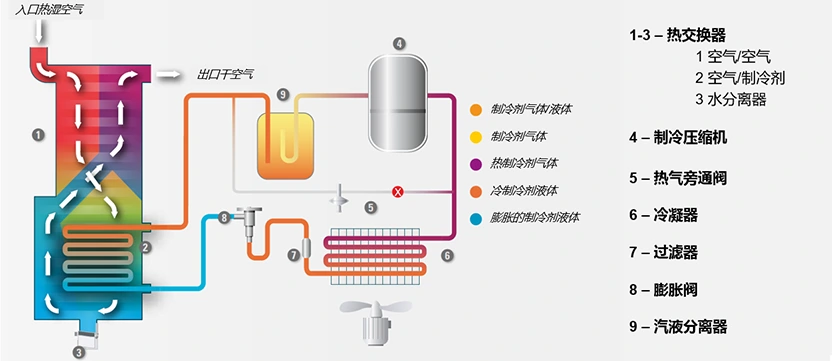

Σχηματικό διάγραμμα Dryer Dryer Atlas Copco
