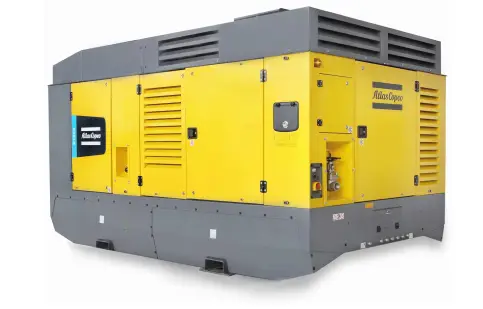

Κινητός αεροσυμπιεστής ντίζελ

Αναφορά προϊόντος

Τυπικό Πεδίο Προμήθειας

Οι Atlas Copco X1300, Y1300 και XRS 1500-20 είναι σιγαστήρες, δύο σταδίων, με έγχυση λαδιού, κοχλιοφόροι συμπιεστές, που τροφοδοτούνται από εξακύλινδρο κινητήρα ντίζελ Cummins με υγρόψυκτο.

Η μονάδα αποτελείται από δύο στοιχεία συμπιεστή υψηλής απόδοσης, κινητήρα ντίζελ, ψύξη, διαχωρισμό αέρα/λαδιού και συστήματα ελέγχου - όλα περικλείονται μέσα σε ένα περίβλημα από χάλυβα με επικάλυψη με ηχομόνωση.

Ιδιαίτερη προσοχή έχει δοθεί στη συνολική ποιότητα του προϊόντος, τη φιλικότητα προς τον χρήστη, την ευκολία συντήρησης και την οικονομική λειτουργία για να διασφαλιστεί το καλύτερο σε κατηγορία κόστος ιδιοκτησίας

Διαθέσιμα μοντέλα

Χαρακτηριστικά

• DrillAir™

• Oiltronix™ V2

• Επιπλέον εξοικονόμηση καυσίμου 3%.

• Νέα ιδέα δοχείου διαχωρισμού λαδιού

• XPR

• Δυναμική ενίσχυση ροής

Οφέλη

• Αύξηση 30% στην ταχύτητα διάτρησης και κάλυψη μεγάλου εύρους εφαρμογής με έναν μόνο συμπιεστή

• Υψηλή αξιοπιστία συστήματος, αποφυγή σχηματισμού νερού στο σύστημα λαδιού του συμπιεστή και παρατεταμένη διάρκεια ζωής του στοιχείου

• Καμία χειροκίνητη βαλβίδα ρύθμισης ή γραμμή ρύθμισης πίεσης δεν εξαλείφει τα σχετικά προβλήματα κατάψυξης

• Εξοικονομήστε 1 ώρα για αλλαγή ΟΣΕ

• Προσφέρετε εκτεταμένο εύρος για να καλύψετε περισσότερες εφαρμογές

• Προσφέρετε 10% περισσότερη ροή κατά το ξέπλυμα και το ξαναγέμισμα του στελέχους

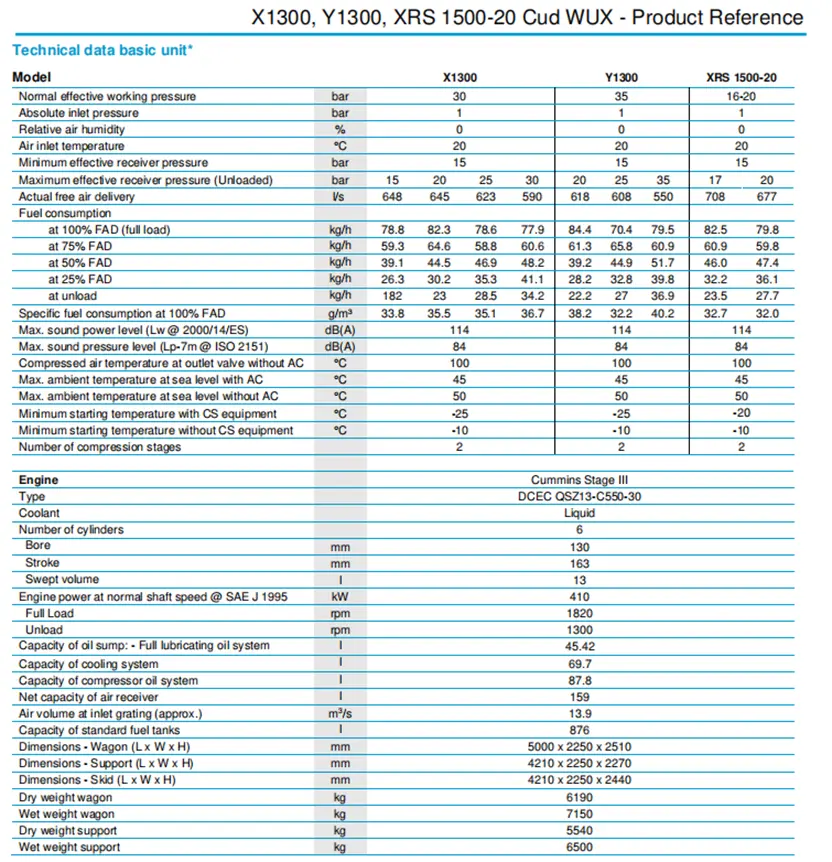

Τεχνικές Παράμετροι

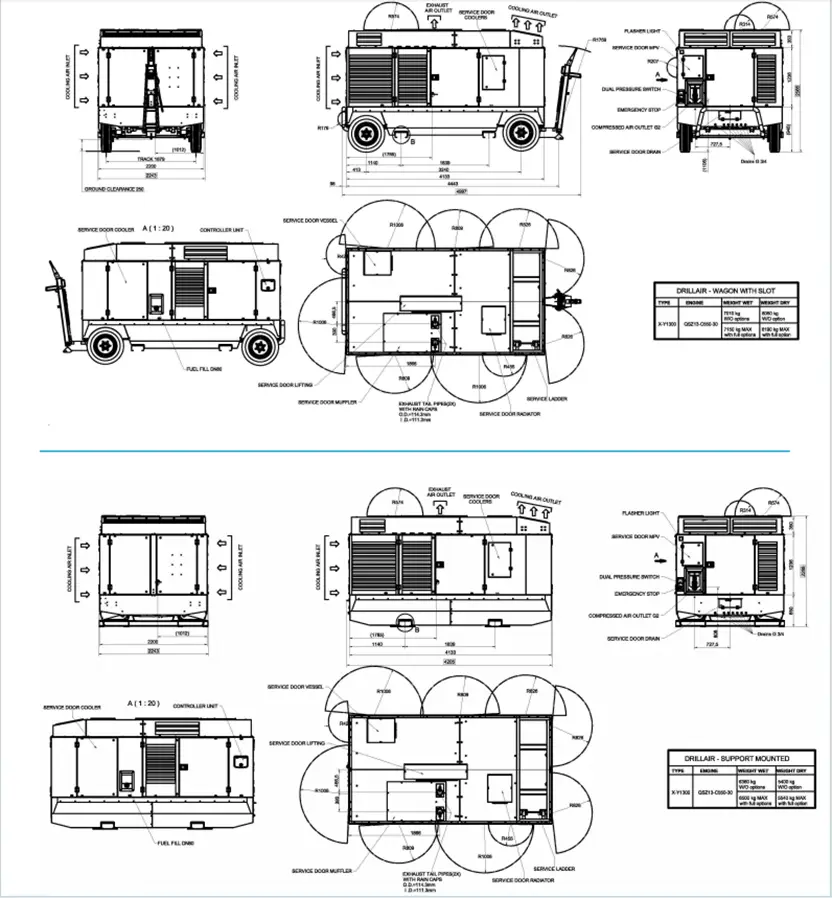

Προδιαγραφές και διαστάσεις

Αρχή Δεδομένα

Στοιχείο συμπιεστή

Η ποιότητα ενός συμπιεστή μπορεί να μετρηθεί μέσω της αξιοπιστίας, της απόδοσης και της αντοχής του στοιχείου συμπιεστή που χρησιμοποιείται. Μέσα από δεκαετίες τεχνογνωσίας στον σχεδιασμό στοιχείων συμπιεστή, το αποτέλεσμα είναι η παραγωγή των πιο αποδοτικών και αξιόπιστων συμπιεστών στην αγορά.

Διαχωριστής αέρα/λαδιού

Ο διαχωρισμός αέρα και λαδιού επιτυγχάνεται μέσω ενός φυγοκεντρικού διαχωριστή λαδιού σε συνδυασμό με ένα στοιχείο φίλτρου.

Σχεδιασμένος για υψηλότερη μέγιστη πίεση εργασίας, ο διαχωριστής είναι εξοπλισμένος με σφραγισμένη βαλβίδα εκτόνωσης ασφαλείας υψηλής πίεσης, βαλβίδα ελάχιστης πίεσης, αυτόματη βαλβίδα εκτόνωσης και ρυθμιστή πίεσης.

Σύστημα ψύξης

Ο κινητήρας είναι εφοδιασμένος με ψύκτη υγρού και ενδιάμεσο ψύκτη και ο συμπιεστής διαθέτει ψυγείο λαδιού. Το σύστημα ψύξης είναι κατάλληλα σχεδιασμένο για συνεχή λειτουργία σε συνθήκες περιβάλλοντος έως 50°C, με όλες τις πόρτες κλειστές.

Σύστημα ρύθμισης συμπιεστή

Το σύστημα ρύθμισης φορητού αεροσυμπιεστή που λειτουργεί με ντίζελ αποτελείται από φίλτρα αέρα, έναν δέκτη αέρα/διαχωριστή λαδιού, ένα στοιχείο συμπιεστή, ένα συγκρότημα βαλβίδας εισαγωγής με βαλβίδα εισαγωγής και μια βαλβίδα εξαγωγής. όλα ελέγχονται από ηλεκτρονικό σύστημα ρύθμισης.

Το μεταβλητό σύστημα ρύθμισης παρέχει πλήρη έλεγχο της πίεσης και της ροής του συμπιεστή. Ελέγχει την πίεση του δοχείου και τη ροή εξόδου μετρώντας την πίεση του αέρα και τη θερμοκρασία του αέρα σε πολλά σημεία και ελέγχει τη βαλβίδα εισαγωγής αέρα, τις στροφές του κινητήρα και τη βαλβίδα εξαγωγής που αντιστοιχούν στις τιμές που μετρήθηκαν.

Η οικονομική κατανάλωση καυσίμου διασφαλίζεται από τον πλήρως αυτόματο ρυθμιστή ταχύτητας χωρίς βήμα που προσαρμόζει τις στροφές του κινητήρα στη ζήτηση αέρα.

Έξοδοι εκκένωσης

Ο πεπιεσμένος αέρας είναι διαθέσιμος από 1 x G2.

Μηχανή

Κινητήρας ντίζελ Cummins

Ο φορητός αεροσυμπιεστής με κινητήρα ντίζελ κινείται από έναν υγρόψυκτο, εξακύλινδρο κινητήρα ντίζελ Cummins QSZ13-C550-30. Η ισχύς του κινητήρα μεταδίδεται στο στοιχείο του συμπιεστή μέσω ενός συνδέσμου βαρέως τύπου.

Ηλεκτρικό Σύστημα

Τα X1300, Y1300 και XRS 1500-20 είναι εξοπλισμένα με ηλεκτρικό σύστημα αρνητικής γείωσης 24 βολτ.

Όργανα – XC4003

Ο πίνακας ελέγχου XC4003 βρίσκεται στο μπροστινό μέρος του θόλου του συμπιεστή.

Το διαισθητικό χειριστήριο Atlas Copco XC4003 είναι εύκολο στη χρήση με όλες τις λειτουργίες βολικά στα χέρια σας. Ο ελεγκτής διαχειρίζεται επίσης το λειτουργικό σύστημα ECU του κινητήρα και μια σειρά από προειδοποιήσεις ασφαλείας και τερματισμούς λειτουργίας για διάφορες παραμέτρους (παρατίθενται παρακάτω).

Λειτουργία ελεγκτή XC4003:

• Κύρια οθόνη

- Πίεση σκάφους

- Επίπεδο καυσίμου

- Ώρες λειτουργίας

- RPM

- Ροή αέρα CFM

• Γενικές ρυθμίσεις

- Σταθερή Αναγέννηση DPF

- Διαγνωστικός κινητήρας

- Αυτόματη εκκίνηση/φόρτωση/διακοπή

- Γλώσσες

- Μονάδες Μέτρου

• Μετρήσεις

- Κατανάλωση καυσίμου

- Θερμοκρασία ψυκτικού κινητήρα

- Θερμοκρασία στοιχείου συμπιεστή

- Πίεση σκάφους

- Φορτίο κινητήρα

- Πίεση λαδιού κινητήρα

- Φορτίο αιθάλης DPF

- Θερμοκρασία καυσίμου

- Τάση μπαταρίας

- Ρυθμιστική πίεση

- Ώρες φόρτωσης/εκφόρτωσης

- Επιτυχημένες/Αποτυχημένες εκκινήσεις

- Χρονοδιακόπτες σέρβις (2)

• Λειτουργικοί έλεγχοι

- Προκαθορισμένη ροή ή πίεση λειτουργίας

• Service

- Τάσεις δεδομένων

- Δημιουργία αντιγράφων ασφαλείας έργου

• Συναγερμός

- Ενεργοί συναγερμοί

- Ιστορικό καταγραφής συμβάντων

- Ιστορικό καταγραφής συναγερμών

Συσκευές Ασφαλείας

Ο συμπιεστής είναι στάνταρ εξοπλισμένος με διατάξεις ασφαλείας για τον συμπιεστή και τον κινητήρα. Η μονάδα θα απενεργοποιηθεί πλήρως εάν:

- Η θερμοκρασία λαδιού κινητήρα αυξάνεται πολύ ψηλά

- Πολύ χαμηλή πτώση πίεσης λαδιού κινητήρα

- Η θερμοκρασία εξόδου του πεπιεσμένου αέρα ξεφεύγει από ένα καθορισμένο εύρος.

- Χαμηλή στάθμη καυσίμου

Ο κινητήρας της μίζας προστατεύεται επίσης από υπερφόρτωση από τη λειτουργία για υπερβολική περίοδο ή όταν ο κινητήρας λειτουργεί.

αμάξωμα

Ο φορητός αεροσυμπιεστής ντίζελ παραδίδεται στάνταρ με χαλύβδινο θόλο με επίστρωση ψευδαργύρου με φινίρισμα βαφής πούδρας που παρέχει εξαιρετική αντιδιαβρωτική προστασία.

Οι φαρδιές πόρτες παρέχουν πλήρη πρόσβαση σέρβις σε όλα τα εξαρτήματα.

Κατασκευαστικά & Περιβαλλοντικά Πρότυπα

Τα X1300, Y1300 και XRS 1500-20 κατασκευάζονται σύμφωνα με τους αυστηρούς κανονισμούς ISO 9001 και από ένα πλήρως εφαρμοσμένο Περιβαλλοντικό

Σύστημα Διαχείρισης που πληροί τις απαιτήσεις ISO 14001. Έχει δοθεί προσοχή στην εξασφάλιση ελάχιστων αρνητικών επιπτώσεων στο περιβάλλον.

Παρεχόμενη Τεκμηρίωση

Η μονάδα παραδίδεται με τα ακόλουθα έγγραφα και πιστοποιητικά:

- Λίστα ανταλλακτικών για συμπιεστή.

- Εγχειρίδιο οδηγιών τόσο για συμπιεστή όσο και για κινητήρα.

- Πιστοποιητικό δοκιμής μηχανής.

- Πιστοποιητικό πλοίου.

Κάλυψη Εγγύησης

• Ανατρέξτε στην παρουσίαση του προϊόντος για πληροφορίες σχετικά με την εγγύηση.

• Διατίθενται προγράμματα εκτεταμένης εγγύησης. επικοινωνήστε με τον τοπικό αντιπρόσωπο πωλήσεων για περισσότερες πληροφορίες.

* Σημείωση: Λόγω συνεχών βελτιώσεων στα προϊόντα, οι τεχνικές προδιαγραφές υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση.
