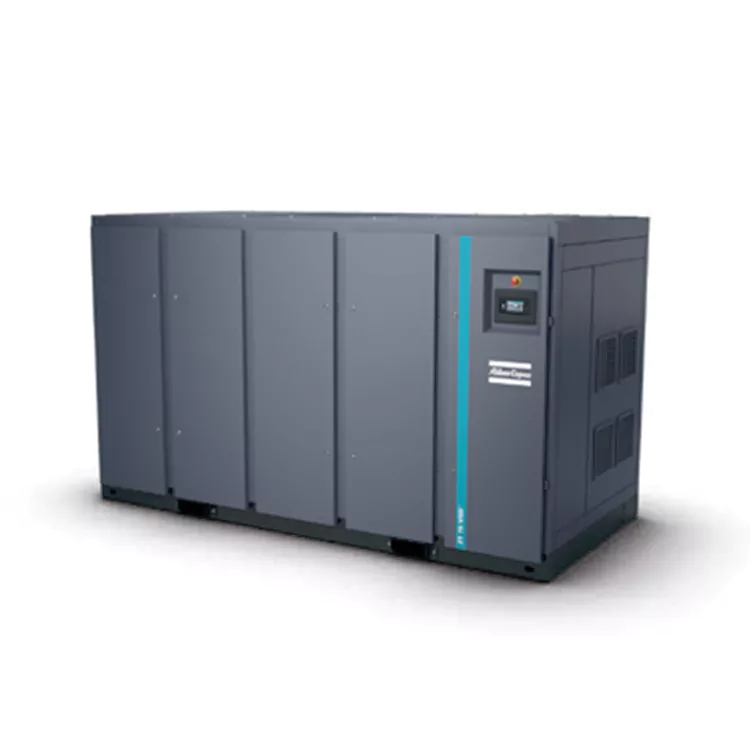

Βιδωτός αεροσυμπιεστής χωρίς λάδι

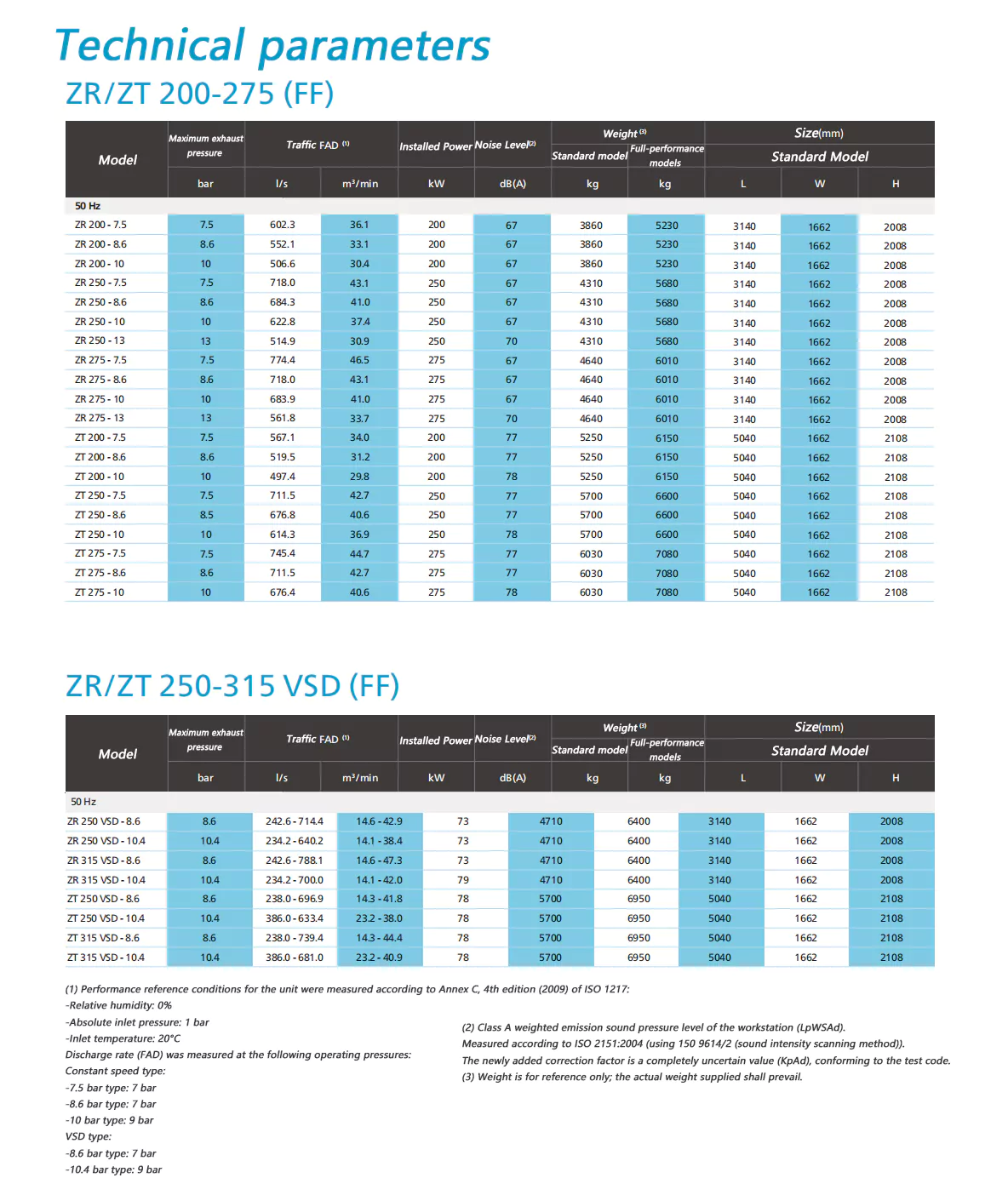

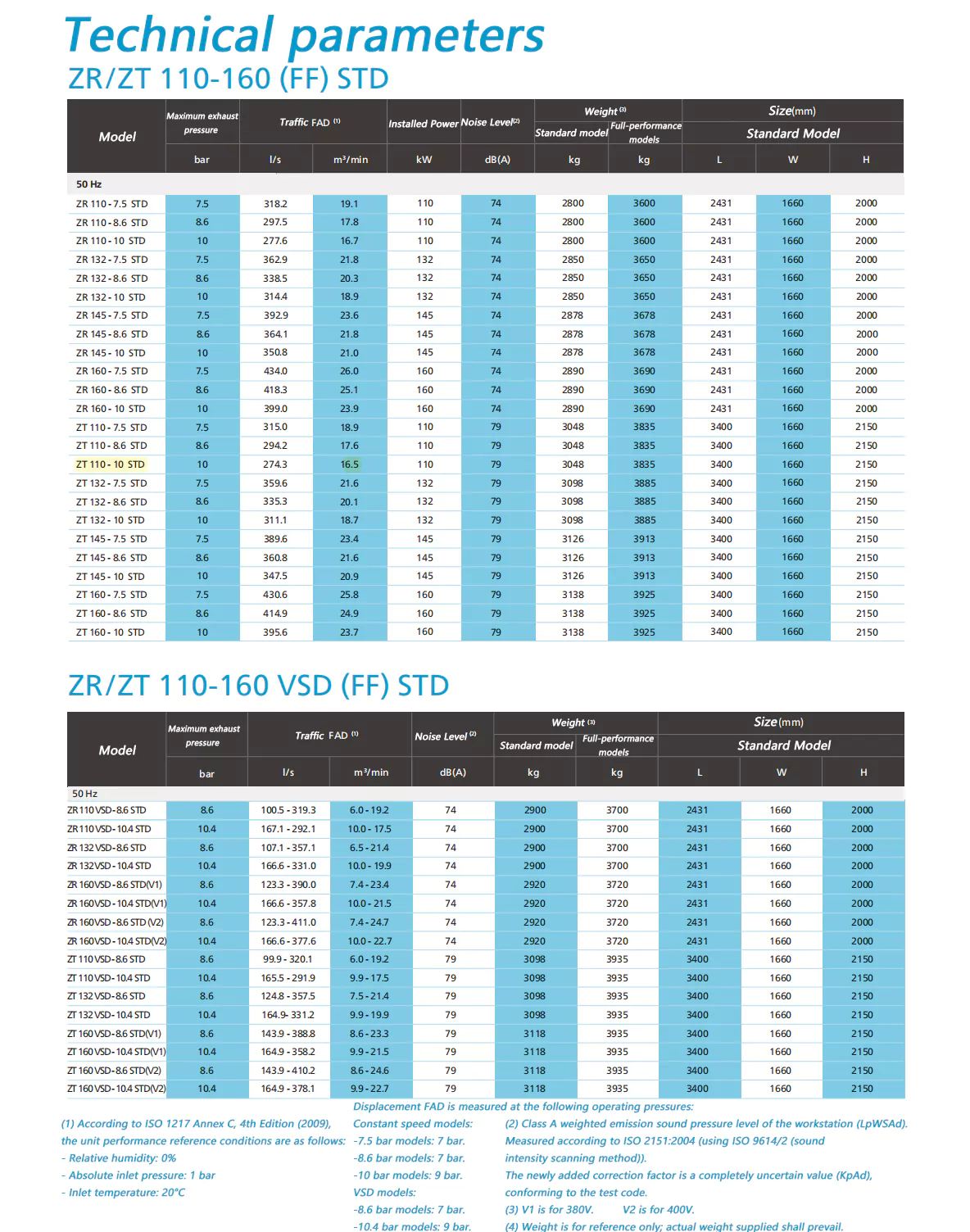

Βασικές Παράμετροι

Μετατόπιση: 4,2-148,5 m³/min

Ισχύς: 55-900 kw

Βιομηχανικό Πρότυπο

Ο αέρας χωρίς λάδι χρησιμοποιείται σε ένα ευρύ φάσμα βιομηχανιών όπου η ποιότητα του αέρα είναι κρίσιμη για τα τελικά προϊόντα και τις διαδικασίες παραγωγής, συμπεριλαμβανομένων τροφίμων και ποτών, φαρμακευτικών προϊόντων, πετροχημικών, ημιαγωγών και ηλεκτρονικών, ιατρικής, βαφής αυτοκινήτων και κλωστοϋφαντουργικών προϊόντων. Σε αυτές τις απαιτητικές εφαρμογές, ακόμη και η ελάχιστη μόλυνση λαδιού μπορεί να οδηγήσει σε δαπανηρές διακοπές λειτουργίας ή ζημιά στο προϊόν.

Πρωτοπόρος στην τεχνολογία αέρα χωρίς λάδι

Τα τελευταία 60 χρόνια, η Atlas Copco έχει αφιερωθεί στην έρευνα και την ανάπτυξη της τεχνολογίας Oil-Free Screw Air Compressor, λανσάροντας πολυάριθμους αεροσυμπιεστές και φυσητήρες χωρίς λάδι για να παρέχει στους πελάτες καθαρό αέρα. Μέσα από συνεχή έρευνα και ανάπτυξη, η Atlas Copco πέτυχε για άλλη μια φορά ένα νέο ορόσημο, καθιστώντας τον πρώτο κατασκευαστή αεροσυμπιεστών που πέτυχε με επιτυχία την πιστοποίηση CLASS 0.

Εξάλειψη κινδύνων

Για να ανταποκριθεί στις αυστηρές απαιτήσεις των πελατών της, η Atlas Copco ανέθεσε στον διάσημο οργανισμό δοκιμών TÚV να δοκιμάσει τους συμπιεστές και τους φυσητήρες χωρίς λάδι. Το TÚV χρησιμοποίησε αυστηρές μεθόδους δοκιμών, εξετάζοντας όλες τις πιθανές μορφές λαδιού σε ένα ευρύ φάσμα θερμοκρασίας και πίεσης και δεν βρήκε ίχνος λαδιού στη ροή αέρα εξόδου.

Τεχνολογία βιδών χωρίς λάδι Mature Z, υδρόψυκτα μοντέλα ZR

①Κεφαλή συμπιεστή υψηλής ποιότητας χωρίς λάδια

• Ο μοναδικός σχεδιασμός στεγανοποίησης τύπου Z εξασφαλίζει καθαρό, υψηλής ποιότητας πεπιεσμένο αέρα χωρίς λάδια.

• Η premium επίστρωση ρότορα της Atlas Copco εξασφαλίζει υψηλή απόδοση και ανθεκτικότητα.

• Μπουφάν ψύξης.

②Προηγμένος ελεγκτής μονάδας Elektronikon®

• Ελέγχει ταυτόχρονα τον κοχλιωτό αεροσυμπιεστή χωρίς λάδι και το στεγνωτήριο μέσω ενός ενσωματωμένου συστήματος ελέγχου.

• Παρέχει παρακολούθηση της κατάστασης της συνολικής απόδοσης του συστήματος μέσω οδηγιών προληπτικής συντήρησης, συναγερμών βλάβης και λειτουργιών τερματισμού ασφαλείας.

• Διατίθενται πολλές γλώσσες προβολής.

• Ειδικά σχεδιασμένο για σύνδεση με οριζόντιο έλεγχο συστήματος ES,

ενσωματωμένο με τυπικά πρωτόκολλα επικοινωνίας σειράς.

③ Προσθήκη/Αποφόρτωση Βαλβίδας

• Δεν απαιτείται εξωτερική παροχή αέρα.

• Μηχανικά αλληλασφαλισμένες βαλβίδες εισόδου και εξαερισμού.

• Εξαιρετικά χαμηλή ισχύς εκφόρτωσης.

④ Ψύκτη και διαχωριστής νερού υψηλής απόδοσης

• Ανθεκτικό στη διάβρωση δέσμη σωλήνα από ανοξείδωτο χάλυβα.

• Ιδιαίτερα αξιόπιστη ρομποτική συγκόλληση. χωρίς διαρροές.

• Αλουμινένια πτερύγια σε σχήμα αστεριού για αυξημένη περιοχή ανταλλαγής θερμότητας.

• Ο διαχωριστής νερού σχεδιασμένος με λαβύρινθο διαχωρίζει αποτελεσματικά το συμπύκνωμα από τον πεπιεσμένο αέρα.

⑤Μοτέρ υψηλής απόδοσης + VSD

• Ο κινητήρας TEFC IP55 αποτρέπει την είσοδο σκόνης και χημικών.

• Συνεχής λειτουργία κάτω από σκληρές συνθήκες θερμοκρασίας περιβάλλοντος.

• Άμεση εξοικονόμηση ενέργειας έως και 35% με κινητήρα μεταβλητής συχνότητας (VSD).

• Ρυθμιζόμενο εύρος παροχής από 30% έως 100%.

Το αερόψυκτο μοντέλο ZT διαθέτει ολοκληρωμένη και εξαιρετική σχεδίαση.

①Χρησιμοποιεί ταχύτητες AGMA A5/DIN Grade 5

• Μεγάλη διάρκεια ζωής

• Χαμηλή απώλεια μετάδοσης, μείωση του θορύβου και των κραδασμών.

②Ρότορας συμπιεστή Premium Χωρίς λάδια

• Ο περιστροφικός βιδωτός συμπιεστής Premium χωρίς λάδια προσφέρει αέρα υψηλής ποιότητας.

• Η ανώτερη επίστρωση ρότορα και το χιτώνιο ψύξης διασφαλίζουν τη συνολική απόδοση του συμπιεστή.

③ Ανώτερα ρουλεμάν ρότορα

• Διατηρήστε υψηλή σταθερότητα κάτω από διάφορες συνθήκες φορτίου.

• Προσαρμόζεται εύκολα στις διακυμάνσεις φορτίου.

④ Ψύκτη αέρα υψηλής απόδοσης

• Προψύκτη από ανοξείδωτο χάλυβα με ψύκτρα.

• Ανώτερη απόδοση εναλλαγής θερμότητας.

• Εύκολο στο καθάρισμα.

• Ακτινικός ανεμιστήρας ψύξης χαμηλού θορύβου και χαμηλής ενέργειας.

⑤Ενσωματωμένο VSD

• Άμεση εξοικονόμηση ενέργειας έως και 35% με τη βοήθεια κινητήρα μεταβλητής συχνότητας (VSD).

• Σημαντική μείωση των απωλειών εκφόρτωσης.

• Χωρίς αερισμό, αποτρέποντας τη σπατάλη πεπιεσμένου αέρα στην ατμόσφαιρα.

• Εύρος ρύθμισης ρυθμού ροής από 30% έως 100%.

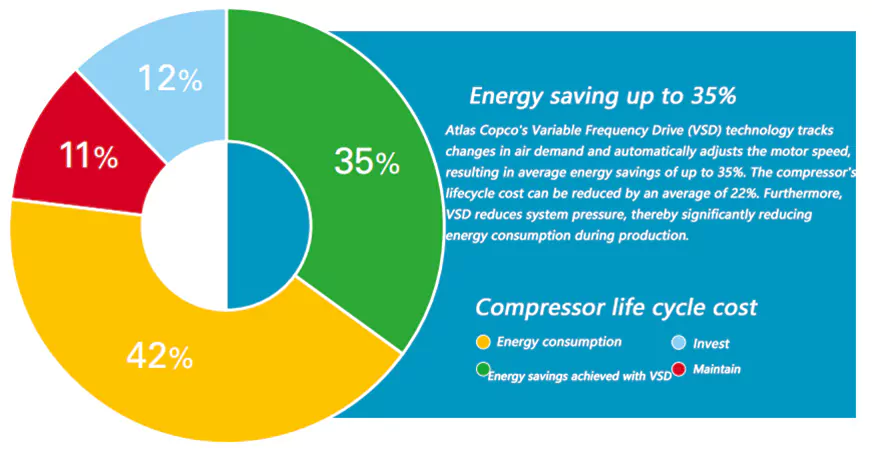

Μεταβλητή συχνότητα κίνησης (VSD): Μείωση του ενεργειακού κόστους

Η κατανάλωση ενέργειας αντιπροσωπεύει πάνω από το 80% του συνολικού κόστους κύκλου ζωής ενός αεροσυμπιεστή με κοχλία χωρίς λάδι. Επιπλέον, η ηλεκτρική ενέργεια που χρησιμοποιείται στην παραγωγή πεπιεσμένου αέρα αντιπροσωπεύει πάνω από το 40% του συνολικού κόστους ηλεκτρικής ενέργειας ενός εργοστασίου. Για τη μείωση του ενεργειακού κόστους, η Atlas Copco πρωτοστάτησε στην τεχνολογία Variable Frequency Drive (VSD) στη βιομηχανία πεπιεσμένου αέρα. Το VSD όχι μόνο εξοικονομεί σημαντικά ποσά ενέργειας αλλά προστατεύει επίσης το περιβάλλον για τις μελλοντικές γενιές. Χάρη στη συνεχή επένδυση σε αυτή την τεχνολογία, η Atlas Copco είναι σε θέση να προσφέρει την ευρύτερη γκάμα ενσωματωμένων συμπιεστών VSD στην αγορά.

Τα μοναδικά χαρακτηριστικά του ενσωματωμένου VSD της Atlas Copco

1. Το Elektronikon* ελέγχει ταυτόχρονα τον συμπιεστή και τον ενσωματωμένο μετατροπέα, διασφαλίζοντας την ασφαλή λειτουργία.

2. Το VSD προσφέρει ευέλικτη επιλογή πίεσης από 4-10 bar, μειώνοντας το κόστος ηλεκτρικής ενέργειας.

3. Ειδικά σχεδιασμένος μετατροπέας και κινητήρας (με προστατευμένα ρουλεμάν) παρέχουν υψηλή απόδοση σε όλο το εύρος στροφών.

4. Ο κινητήρας είναι ειδικά σχεδιασμένος για λειτουργία χαμηλής ταχύτητας, λαμβάνοντας πλήρως υπόψη τις απαιτήσεις ψύξης τόσο του κινητήρα όσο και του συμπιεστή σε χαμηλές στροφές.

5. Όλοι οι συμπιεστές Atlas Copco VSD είναι πιστοποιημένοι και αδειοδοτημένοι. Η λειτουργία του συμπιεστή δεν επηρεάζει τον εξωτερικό εξοπλισμό και το αντίστροφο.

6. Τα ενισχυμένα μηχανικά εξαρτήματα διασφαλίζουν ότι το εύρος στροφών λειτουργίας των βασικών εξαρτημάτων ελέγχεται κάτω από τα κρίσιμα επίπεδα κραδασμών.

7. Ο υψηλής απόδοσης μετατροπέας που είναι ενσωματωμένος στον ηλεκτρικό πίνακα ελέγχου εξασφαλίζει σταθερή λειτουργία του συμπιεστή σε θερμοκρασίες περιβάλλοντος έως 50°C/122°F (τυπική θερμοκρασία λειτουργίας έως 40°C/104°F).

8. Δεν υπάρχει "παράθυρο ταχύτητας" που να αυξάνει την κατανάλωση ενέργειας ή να επηρεάζει τη σταθερότητα της καθαρής πίεσης. το εύρος ρύθμισης του ρυθμού ροής αερίου του συμπιεστή είναι τόσο χαμηλό όσο 75%.

9. Οι διακυμάνσεις της πίεσης του αγωγού πρέπει να διατηρούνται εντός 0,10 bar (1,5 psi).

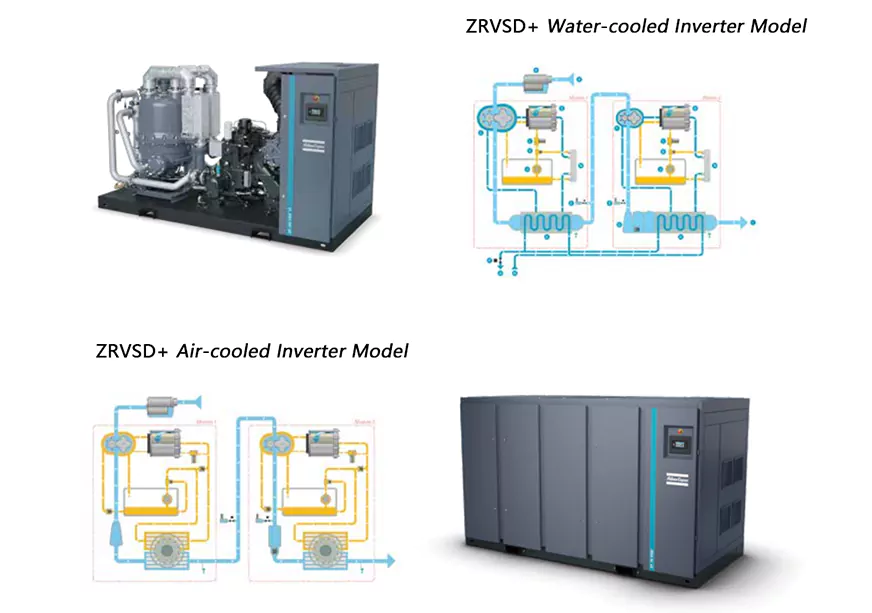

Atlas Copco ZVSD+ Μετατροπέας διπλού μόνιμου μαγνήτη

• Ο συμπιεστής αέρα χωρίς βίδες υιοθετεί μια νέα γενιά κεφαλών συμπιεστών υψηλής απόδοσης για τη βελτίωση της απόδοσης συμπίεσης.

• Κάθε κεφαλή συμπιεστή υψηλής και χαμηλής πίεσης είναι εξοπλισμένη με κινητήρα μεταβλητής συχνότητας μόνιμου μαγνήτη υψηλής απόδοσης IP66 (IE5), ο οποίος προσαρμόζει την ταχύτητα σε πραγματικό χρόνο σύμφωνα με τις αλλαγές στη ζήτηση πεπιεσμένου αέρα, εξοικονομώντας ενέργεια και βελτιώνοντας την απόδοση.

• Αξιόπιστα ρουλεμάν με λίπανση λαδιού.

• Ο προσαρμοσμένος μετατροπέας συχνότητας της Atlas Copco επιτρέπει προσαρμογή συχνότητας υψηλής ταχύτητας μεταξύ 20% και 100%.

• Ο συμπαγής σχεδιασμός εξοικονομεί χώρο εγκατάστασης.
